در بسیاری از پروژههای شبکه، کابلکشی پس از نصب ظاهراً بدون مشکل کار میکند؛ سیستمها به شبکه متصل میشوند، چراغ پورتها روشن میشود و انتقال اطلاعات انجام میگیرد. اما آیا این موضوع به معنی استاندارد بودن کابلکشی و رسیدن شبکه به حداکثر توان واقعی خود است؟
آنچه در این مقاله خواهید خواند:
پاسخ همیشه مثبت نیست. ممکن است یک کابل شبکه به ظاهر سالم باشد، اما به دلیل مشکلاتی مانند پانچ اشتباه، کیفیت پایین کابل، نویز، افت سیگنال یا نصب غیراصولی، نتواند سرعت و عملکرد مورد انتظار را ارائه دهد.
اینجاست که تست فلوک کابل شبکه (Fluke Test) اهمیت پیدا میکند. این تست یکی از دقیقترین روشها برای بررسی کیفیت کابلکشی شبکه است و در پروژههای حرفهای مانند شرکتها، دیتاسنترها و سازمانها برای اطمینان از عملکرد صحیح شبکه انجام میشود.
در این مقاله برای خرید کابل شبکه بررسی میکنیم تست فلوک چیست، چه پارامترهایی را اندازهگیری میکند و تفاوت تست Channel و Permanent Link چیست.
تست فلوک کابل شبکه چیست؟
تست فلوک کابل شبکه یا Fluke Cable Test فرآیندی است که با استفاده از دستگاههای تخصصی فلوک، کیفیت و عملکرد کابلکشی شبکه را بررسی میکند. برخلاف تسترهای معمولی که فقط اتصال صحیح سیمها و ترتیب پینها را بررسی میکنند، فلوک تستر میتواند پارامترهای فنی و استانداردهای عملکردی کابل را اندازهگیری کند.
هدف اصلی این تست، اطمینان از این موضوع است که کابل شبکه نصبشده میتواند مطابق استاندارد تعریفشده (مانند Cat5e، Cat6، Cat6A یا Cat7) دادهها را با کیفیت مناسب منتقل کند.
برای مثال، ممکن است یک کابل Cat6 روی بستهبندی خود این عنوان را داشته باشد، اما به دلیل کیفیت پایین ساخت، پانچ اشتباه یا نصب نامناسب، در عمل نتواند عملکرد یک کابل Cat6 استاندارد را ارائه دهد. تست فلوک این مشکلات را قبل از ایجاد اختلال در شبکه مشخص میکند.

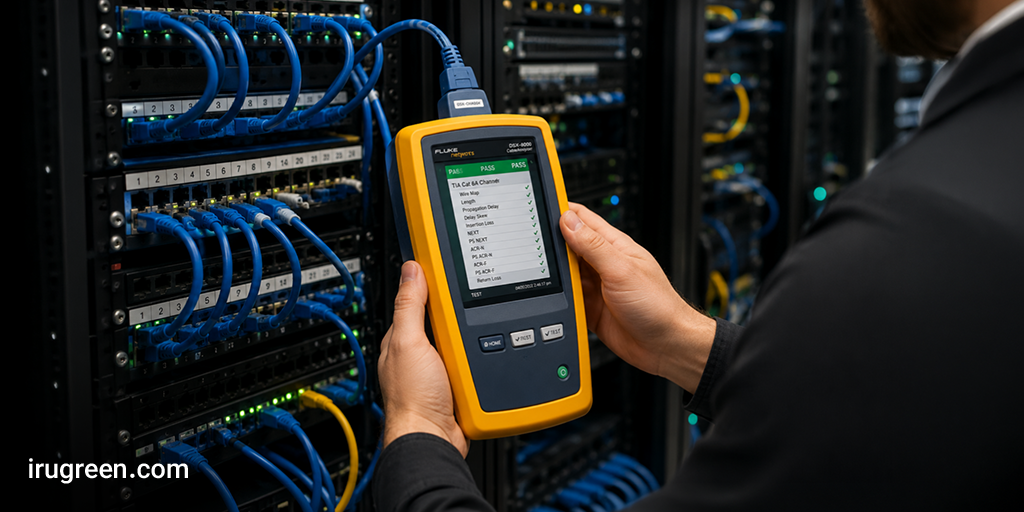

دستگاه فلوک تستر چیست و چه کاری انجام میدهد؟
فلوک تستر یک دستگاه تخصصی برای آزمایش کابلهای شبکه است که اطلاعات دقیقی درباره کیفیت لینک ارتباطی ارائه میدهد. این دستگاه معمولاً توسط متخصصان شبکه برای بررسی کابلکشیهای جدید، عیبیابی شبکههای موجود و تأیید استاندارد بودن پروژه استفاده میشود. برخی از مهمترین مواردی که توسط فلوک تستر بررسی میشوند عبارتاند از:
بررسی طول کابل
فلوک تستر میتواند طول واقعی کابل را اندازهگیری کند و مشکلاتی مانند قطع شدن کابل در مسیر یا اختلاف طول غیرطبیعی را مشخص کند.
بررسی نقشه سیم بندی (Wire Map)
این بخش بررسی میکند که سیمهای داخل کابل بهدرستی به پینهای کانکتور یا کیستون متصل شدهاند یا خیر! اشتباه در ترتیب سیمها میتواند باعث کاهش سرعت یا حتی عدم برقراری ارتباط شبکه شود.
بررسی افت سیگنال (Insertion Loss)
هرچه فاصله انتقال داده بیشتر شود، سیگنال ضعیفتر میشود. فلوک میزان افت سیگنال را اندازهگیری میکند تا مشخص شود کابل توانایی انتقال داده در سرعت مورد نظر را دارد یا نه!
بررسی نویز و تداخل
پارامترهایی مانند NEXT و FEXT برای بررسی میزان تداخل بین زوج سیمها استفاده میشوند. این موضوع بهخصوص در کابلهای شبکهای که در محیطهای پرنویز نصب شدهاند اهمیت زیادی دارد.
بررسی مقاومت کابل
فلوک تستر مقاومت الکتریکی کابل را بررسی میکند تا مشکلات احتمالی در رساناها مشخص شود.
چرا تست فلوک کابل شبکه اهمیت دارد؟
تست فلوک فقط یک مرحله اضافی در پروژه کابلکشی نیست؛ بلکه راهی برای اطمینان از کیفیت واقعی شبکه است. برخی از مهمترین مزایای انجام تست فلوک عبارتاند از:
- جلوگیری از مشکلات شبکه پس از پایان پروژه
- اطمینان از رسیدن کابل به سرعت استاندارد خود
- کاهش زمان عیبیابی در آینده
- مشخص شدن کابلهای بیکیفیت یا نصبهای اشتباه
- ارائه گزارش معتبر هنگام تحویل پروژه
برای مثال، در یک شبکه سازمانی ممکن است مشکل کندی ارتباط به ظاهر مربوط به سوئیچ یا سرور باشد، اما ریشه مشکل از یک کابل شبکه نامناسب یا پانچ اشتباه باشد. تست فلوک کمک میکند این مشکلات قبل از ایجاد هزینههای اضافی شناسایی شوند.
انواع تست فلوک کابل شبکه
دو نوع اصلی تست فلوک که در پروژههای شبکه استفاده میشوند عبارتاند از:
- تست Channel
- تست Permanent Link
هرکدام از تست ها کاربرد متفاوتی دارند که در ادامه به شما توضیح میدهیم.
تست Channel چیست؟
تست Channel Test عملکرد کامل مسیر ارتباطی شبکه را بررسی میکند. در این روش تمام اجزایی که در یک اتصال واقعی بین دو دستگاه وجود دارند مورد آزمایش قرار میگیرند. مسیر Channel معمولاً شامل موارد زیر است:
- کابل شبکه
- پچ کورد ابتدا
- پچ پنل
- کیستون
- پچ کورد انتها
به عبارت سادهتر، Channel همان چیزی است که کاربر در استفاده روزمره از شبکه تجربه میکند. برای مثال، اگر یک کامپیوتر با استفاده از یک کابل شبکه به پریز شبکه و سپس به سوئیچ متصل شده باشد، تمام این مسیر یک Channel محسوب میشود.
تست Permanent Link چیست؟
تست Permanent Link برای بررسی بخش ثابت کابلکشی شبکه انجام میشود. در این تست، کابل اصلی که داخل دیوار، کف یا مسیرهای کابلکشی نصب شده بررسی میشود و پچ کوردهای موقت در نتیجه تست محاسبه نمیشوند.
اجزای مورد بررسی در Permanent Link شامل:
- کابل ثابت شبکه
- کیستون ابتدا
- کیستون یا پچ پنل انتها
بیشتر بخوانید: کابل شبکه شیلد دار یا بدون شیلد؟
تفاوت تست Channel و Permanent Link
اگرچه هر دو تست برای بررسی کیفیت کابلکشی شبکه استفاده میشوند، اما تفاوت اصلی آنها در محدودهای است که مورد آزمایش قرار میگیرد. در تست Channel، کل مسیر ارتباطی که در استفاده واقعی بین تجهیزات وجود دارد بررسی میشود؛ اما در تست Permanent Link تمرکز روی بخش ثابت کابلکشی و زیرساخت اصلی شبکه است.
| ویژگی | Channel Test | Permanent Link Test |
| محدوده تست | کل مسیر ارتباطی بین دو تجهیز | بخش ثابت کابلکشی شبکه |
| شامل پچ کورد | بله | خیر |
| شامل کابل اصلی داخل دیوار | بله | بله |
| شامل کیستون و پچ پنل | بله | بله |
| هدف اصلی | بررسی عملکرد واقعی اتصال | تأیید کیفیت زیرساخت کابلکشی |
| کاربرد رایج | بررسی لینک آماده استفاده | تحویل پروژههای حرفهای |
| دقت تست | کمتر از Permanent Link | بالاتر |
| مناسب برای | شبکههای معمولی | سازمانها و پروژههای استاندارد |
به زبان ساده، اگر بخواهیم یک شبکه را مانند یک مسیر جادهای در نظر بگیریم، تست Permanent Link کیفیت خود جاده اصلی را بررسی میکند، اما تست Channel علاوه بر جاده، مسیرهای اتصال ابتدا و انتها را نیز در نظر میگیرد.
کدام تست فلوک بهتر است؟ Channel یا Permanent Link؟
انتخاب بین این دو تست به نوع پروژه و هدف شما بستگی دارد. در پروژههای حرفهای کابلکشی شبکه، معمولاً Permanent Link Test اهمیت بیشتری دارد؛ زیرا کیفیت اجرای بخش اصلی کابلکشی را مشخص میکند. این تست به مدیران شبکه اطمینان میدهد که کابلهایی که داخل ساختمان، رک یا مسیرهای ثابت نصب شدهاند مطابق استاندارد اجرا شدهاند.
از طرف دیگر، تست Channel زمانی کاربرد دارد که بخواهید عملکرد یک اتصال کامل را بررسی کنید؛ یعنی تمام اجزایی که در استفاده واقعی بین دو دستگاه قرار دارند. هیچکدام از این تستها جایگزین دیگری نیستند و هرکدام برای هدف مشخصی طراحی شدهاند.
تفاوت تست فلوک با تستر معمولی کابل شبکه
بسیاری از کاربران تصور میکنند تسترهای ساده کابل شبکه همان کاری را انجام میدهند که فلوک تستر انجام میدهد؛ اما این دو ابزار تفاوت زیادی دارند. تسترهای معمولی بیشتر برای بررسی اتصال فیزیکی کابل استفاده میشوند، در حالی که فلوک تستر عملکرد واقعی کابل را بر اساس استانداردهای شبکه بررسی میکند.
| ویژگی | تستر معمولی کابل شبکه | فلوک تستر |
| بررسی ترتیب سیمها | دارد | دارد |
| تشخیص قطعی کابل | دارد | دارد |
| بررسی کیفیت انتقال داده | ندارد | دارد |
| اندازهگیری افت سیگنال | ندارد | دارد |
| بررسی نویز و تداخل | ندارد | دارد |
| تأیید استاندارد Cat | محدود | دارد |
| ارائه گزارش تست | معمولاً ندارد | دارد |
تست فلوک برای چه کابلهایی انجام میشود؟
تست فلوک محدود به یک نوع کابل خاص نیست و میتوان برای استانداردهای مختلف کابل شبکه از آن استفاده کرد. برخی از کابلهایی که معمولاً تست فلوک میشوند عبارتاند از:
- کابل شبکه Cat5e
- کابل شبکه Cat6
- کابل شبکه Cat6A
- کابل شبکه Cat7
- کابل شبکه Cat8
البته نوع تست و استاندارد مورد استفاده باید با دسته کابل هماهنگ باشد؛ یعنی تست یک کابل Cat6 با استاندارد Cat8 نتیجه دقیقی ارائه نمیدهد.
اگر درباره تفاوت استانداردهای کابل شبکه و انتخاب بهترین گزینه برای پروژه خود نیاز به اطلاعات بیشتری دارید، پیشنهاد میکنیم مقاله تفاوت کابل شبکه Cat5e، Cat6، Cat6A، Cat7 را مطالعه کنید. انتخاب نوع کابل بر قیمت کابل شبکه تاثیرگذار است.
نکات مهم قبل از انجام تست فلوک کابل شبکه
قبل از اینکه کابل شبکه تست شود، باید مطمئن شوید مراحل نصب بهدرستی انجام شده است. برخی موارد مهم عبارتاند از:
- استفاده از کابل شبکه استاندارد و باکیفیت
- انتخاب کابل متناسب با نیاز شبکه
- پانچ صحیح سوکت، کیستون یا پچ پنل
- بررسی سلامت تجهیزات شبکه
- جلوگیری از خم شدن شدید کابل
- رعایت فاصله مناسب کابل شبکه از کابلهای برق
استفاده از کابل بیکیفیت حتی با وجود تست فلوک نمیتواند عملکرد مطلوبی ایجاد کند؛ بنابراین انتخاب کابل استاندارد از ابتدا اهمیت زیادی دارد.
اگر برای انتخاب کابل مناسب پروژه خود مطمئن نیستید، کارشناسان یوگرین میتوانند با بررسی نوع شبکه، تجهیزات مورد استفاده و شرایط نصب، مناسبترین کابل را به شما پیشنهاد دهند تا از هزینههای اضافی جلوگیری شود.
گزارش تست فلوک کابل شبکه چیست؟
پس از انجام تست، دستگاه فلوک یک گزارش کامل از وضعیت کابل ارائه میدهد. این گزارش معمولاً شامل اطلاعاتی مانند:
- استاندارد تستشده
- طول کابل
- وضعیت Pass یا Fail
- میزان افت سیگنال
- میزان نویز
- نتایج NEXT و FEXT
- کیفیت کلی لینک
است.
جمعبندی
تست فلوک کابل شبکه یکی از دقیقترین روشها برای بررسی کیفیت واقعی کابلکشی شبکه است. برخلاف تسترهای معمولی که فقط اتصال سیمها را بررسی میکنند، فلوک تستر پارامترهای مهمی مانند افت سیگنال، نویز، طول کابل و کیفیت انتقال داده را اندازهگیری میکند.
تفاوت اصلی Channel و Permanent Link در محدوده بررسی آنها است. Channel کل مسیر ارتباطی شامل پچ کوردها را بررسی میکند، در حالی که Permanent Link روی زیرساخت ثابت کابلکشی تمرکز دارد. برای شبکههای خانگی معمولاً نیازی به تست فلوک وجود ندارد، اما در پروژههای سازمانی، دیتاسنترها و شبکههای حرفهای، انجام این تست میتواند از بروز مشکلات آینده برای خرید کابل شبکه اصل جلوگیری کند.
سوالات متداول
تست فلوک کابل شبکه چیست؟
تست فلوک روشی برای بررسی کیفیت و عملکرد کابل شبکه با استفاده از دستگاههای تخصصی است که پارامترهای فنی کابل را اندازهگیری میکند.
تفاوت تست Channel و Permanent Link چیست؟
در تست Channel تمام مسیر ارتباطی شامل کابل و پچ کوردها بررسی میشود، اما در Permanent Link فقط بخش ثابت کابلکشی شبکه مورد آزمایش قرار میگیرد.
آیا تستر معمولی کابل شبکه جایگزین فلوک تستر است؟
خیر تسترهای معمولی فقط مشکلات ساده مانند قطعی یا جابهجایی سیمها را مشخص میکنند، اما فلوک تستر کیفیت انتقال داده و استاندارد کابل را بررسی میکند.
آیا کابل Cat6 نیاز به تست فلوک دارد؟
در پروژههای حرفهای بله. تست فلوک میتواند تأیید کند که کابل Cat6 نصبشده واقعاً مطابق استاندارد عمل میکند.
آیا تست فلوک سرعت اینترنت را مشخص میکند؟
خیر، تست فلوک کیفیت لینک شبکه و توانایی کابل برای انتقال داده را بررسی میکند، اما سرعت سرویس اینترنت را مشخص نمیکند.
